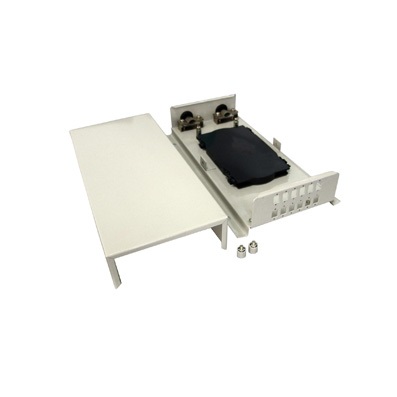

APLICACIÓN :
El producto se puede utilizar en la terminal de los cables ópticos, los diferentes tipos y estructuras, cuyo diámetro están dentro de la bandeja de 18 mm.
CARACTERÍSTICAS ESTRUCTURALES :
1. Todos los índices de propiedad están de acuerdo con la norma nacional YD / T814-1996.
2. El cuerpo hace uso de acero de laminación en frío, y el uso de la superficie de la técnica de
soplado de plástico débil . Fuerza adhesiva fuerte, artística y durable.
3. El diseño distintivo de 1-2 entrada de cable y salida de fibra de 1-48 núcleos asegura
flexibilidad.
4. La entrada del cable y la salida de la fibra se sellan con la resistencia de aceite NBR para aumentar la
flexibilidad. Los usuarios pueden elegir pinchar la entrada y salir.
5. La bandeja de fusión de fibra superpuesta y la unidad de tierra de aislamiento separada hacen la
disposición de los núcleos, ampliando la capacidad y cable-tierra flexible,
conveniente y seguro.
ESPECIFICACIONES TÉCNICAS PRINCIPALES :
1. Tamaño externo: (longitud × anchura × altura) 330 × 183 × 70
2. Peso: 1.7kg
3. Radio óptica del enrollamiento de la fibra: ≥40m m
4. Pérdida adicional de la bandeja de la fibra: ningunos
5. Longitud de la fibra izquierda En bandeja: ≥1.6m
6. Capacidad de la fibra: 48 núcleos
7. Temperatura de trabajo: - 400C ~ + 600C
8. Presión-resistencia lateral: 500N
9. Choque-resistencia: 750N
OPERACIONES :
1. Pelar el cable, quitar la carcasa exterior e interior, así como
tubo de contrato suelto , y lavar la grasa de relleno, dejando 1.1 ~ 1.6m de fibra y
núcleo de acero 20 ~ 40mm .
2. Fijar la tarjeta de sujeción del cable y el cable, así como el cable refuerzan el
núcleo de acero .
3. Llevar la fibra a la bandeja de fusión y conexión, fijar el tubo de contrato de calor y el
tubo fundido a uno de la fibra de conexión. Después de fundir y conectar la
fibra, mover el tubo de contrato de calor y el tubo fundido y fijar la
barra de refuerzo de acero inoxidable (o cuarzo) , asegúrese de que el punto de conexión está en el centro de la
tubería de la carcasa. Calentar el tubo para hacer los dos en uno.
Coloque la junta protegida en la bandeja de colocación de fibra (una bandeja puede colocar 12 núcleos)
4. Coloque la fibra izquierda en la bandeja de fusión y de conexión uniformemente y fije la
fibra de bobinado con nudos de nylon. Utilice las bandejas de abajo hacia arriba. Después de que toda la fibra se
ha conectado, cubra la capa superior y fije él.
5. Colóquelo y utilice el cable de tierra de acuerdo con el plan del proyecto.
6. Cierre la cubierta. Se puede instalar en la pared o en línea horizontal. Colóquelo y utilice el cable de tierra de acuerdo con el plan del proyecto. 6. Cierre la cubierta. Se puede instalar en la pared o en línea horizontal. Colóquelo y utilice el cable de tierra de acuerdo con el plan del proyecto. 6. Cierre la cubierta. Se puede instalar en la pared o en línea horizontal.
LOTE DEL EMBALAJE :
1. Cuerpo principal del caso terminal: 1 pedazo de PVC
2. Paño de la arena de pulido: 1 PC
3. Marca de fusión y de conexión: 1 PC
4. Cubierta de la fibra: 2 ~ 48 PC
