Modelo del producto: SL0810FS-80S
Descripción: Fujikura fsm-80S Empalmadora Fusion Splicer

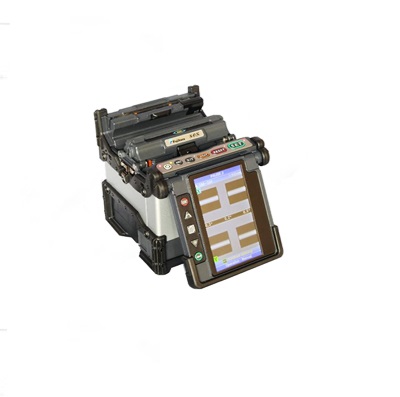

Fujikura fsm-80S Empalmadora / Fusion Splicer
El FSM-80S es un empalmador de fibra única de alineación de núcleo a núcleo que tiene éxito en FSM-60S. Además del concepto robusto, que el 60S creó, el 80S tiene una serie de nuevas características, tales como "protector de viento y calentador de tubo automatizados" para un ciclo de empalme más rápido, así como escasos pasos de operación, "diseño innovador de carcasa" para
Una preparación más rápida, una potente batería de iones de litio para un funcionamiento más largo, un monitor LCD de alta resolución y manuales de operación incorporados en varios idiomas. El mercado es desde la instalación de red troncal hasta la producción de componentes optoelectrónicos para el empalme de calidad.
| Fibras aplicables | SM (UIT-T G.652 y G.657), MM (UIT-T G.651), DS (UIT-T G.653), |
| NZDS (UIT-T G.655), Otros | |
| Cuenta de fibra | Soltero |
| Diámetro del revestimiento | 80 a 150 μm |
| Diámetro de recubrimiento | 100 a 1000μm |
| Longitud cortada por fibra | 5 a 16mm usando la Abrazadera de la Funda A, B o 5 a 13mm usando FH-60-250, FH-60-900 |
| Pérdida promedio real de empalme | 0,02dB con SM, 0,01dB con MM, 0,04dB con DS, 0,04dB con NZDS. |
| Tiempo de empalme | 7sec: modo SM FAST, 12sec: modo SM AUTO, 15sec: modo AUTO |
| Pérdida de retorno | 60dB o mayor |
| Modos de empalme | 100 modos de empalmador están disponibles |
| Estimación de la pérdida de empalme | Varios tipos de deformaciones del núcleo, así como el eje central de compensación se tienen en cuenta para la estimación exacta de la pérdida. |
| Función de empalme de atenuación | Se pueden realizar pérdidas intencionadas de empalme alto de 0,1dB a 15dB (paso de 0,01dB) para un |
| Almacenamiento del resultado de empalme | Los últimos 2000 resultados se almacenan en la memoria interna. |
| Aumento | X / Y (ampliación de 300X), o ambos X e Y simultáneamente (aumento de 160X) |
| Método de visualización | Por dos cámaras CMOS para la visualización de fibra de intersección y 4,73 pulgadas TFT monitor LCD en color |
| Prueba de tensión | 1,96 a 2,25 N |
| Condición de uso | 0-5000 m sobre el nivel del mar, 0-95% RH y -10 a 50 ° C respectivamente. |
| Calentador de tubo | Calentador incorporado del tubo del auto-comienzo con 10 modos de calefacción y hasta 20 para la referencia |
| Tiempo de calentamiento del tubo | 13-15sec. Con manguito de protección FP-03. La memoria total de 30 modos de calefacción están disponibles |
| Longitud de la manga de protección aplicable | 60mm, 40mm y una serie de mangas micro. |
| Nº de empalme / calefacción con batería | 200 veces de empalme y termocontracción bajo BTR-09 |
| Fuente de alimentación | Selección automática de voltaje de 100 a 240Vca.c. O de 10 a 15Vd.c. Con ADC-18. 14.8Vd.c. Con BTR-09 |
| Terminales | USB2.0 (Mini-B) para transferencia de señal de datos y video a PC. |
| Protección contra el viento | Velocidad del viento de hasta 15 m / s |
| Dimensiones | 146 (W) x 159 (D) x 150 (H) mm |
| Incluye protector de viento, monitor y protector de goma | |
| Excluyendo el pie de goma | |
| Peso | 2,5 kg, con adaptador AC ADC-18 |
| 2,7 kg, con batería BTR-09 | |
| Vida del electrodo | 3000 descargas de arco |
| ít. | Descripción | N º de Modelo. | Cantidad |
| 1 | Fusion Splicer | 80S | 1 PC |
| con CLAMP-S70A | |||
| 2 | Adaptador de CA / cargador de batería | ADC-18 | 1 PC |
| 3 | Cable de alimentación de CA | ACC-XX | 1 PC |
| 4 | Electrodos de repuesto | ELCT2-20A | 1 par |
| 5 | Cuchilla de carnicero | CT-30A | 1 PC |
| 6 | Paquete de baterías | BTR-09 | 1 PC |
| 7 | cable USB | USB-01 | 1 PC |
| 8 | Guia de referencia rapida | M-80S / 19S-E | 1 PC |
| 9 | Advertencia y precauciones | W-70-E | 1 PC |
| 10 | Manual de instrucciones | M-70 | 1 PC |
| 11 | Pote de alcohol | AP-01 | 1 PC |
| 12 | Cable de carga de la batería | DCC-18 | 1 PC |
| 13 | Estuche de transporte | CC-30 | 1 PC |
| 14 | Destornillador |
